Welkom!
Deze webpagina biedt praktische uitleg over moderne technieken zoals de snijplotter en lasersnijder. De instructies zijn helder en bondig ondersteund met korte video’s van minder dan één minuut. Zo leer je stap voor stap werken met deze onmisbare hulpmiddelen binnen de wereld van BWI.
Gebruik de pauzeknop wanneer het jou uitkomt – leer in je eigen tempo!
“Leren op jouw tempo: bouwen, wonen, interieur met een pauzeknop!”
SNIJPLOTTER
Een snijplotter is een machine die vormen en letters uit materialen zoals papier, vinyl of karton snijdt. Het werkt ongeveer zoals een printer, maar in plaats van te printen gebruikt de machine een klein mesje om de vorm uit te snijden.
Snijplotter instructievideo's

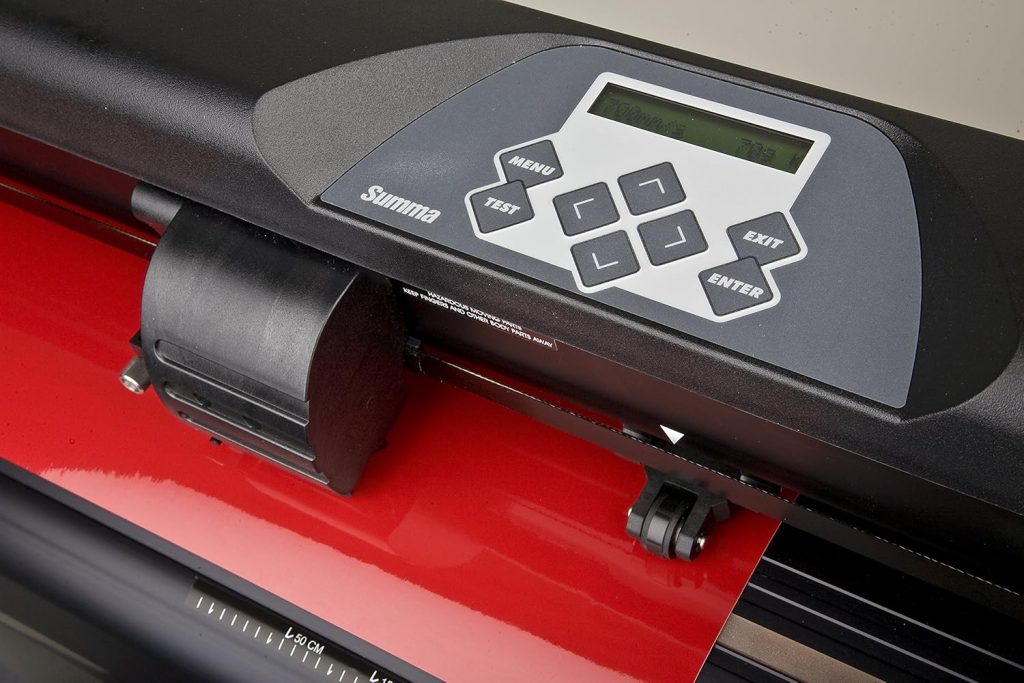

Pinch rollers
Een pinch roller is een rubberen wiel dat bovenop het materiaal drukt en dit stevig tegen de aanvoerrol (drive roller) klemt. Door deze druk kan de plotter het materiaal nauwkeurig vooruit en achteruit bewegen.
Pinch rollers omhoog zetten
Gebruik de hendel aan de achterkant of zijkant van de machine om de pinch rollers omhoog te zetten (zodat je het materiaal vrij kunt invoeren).
Snijplotter inschakelen
Zet de snijplotter aan en wacht tot hij klaar is om media te laden.
Media invoeren
Plaats het vinyl of ander materiaal tussen de pinch rollers, met de achterkant (liner) naar beneden. Zorg dat het recht ligt, anders snijdt de plotter scheef.
Pinch rollers positioneren
Verplaats de rollers zodat ze zich op de aangedreven delen van de aandrijfrol bevinden (meestal gemarkeerd met witte of geribbelde stroken).
Meten
Laat de pinch rollers zakken met de hendel zodat ze druk uitoefenen op het materiaal. De snijplotter meet nu de folie.
Plotten

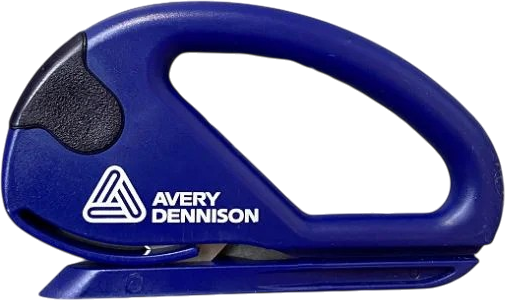

Nadat je in Summa Winplot de opdracht hebt gegeven om het ontwerp uit te plotten, zal de snijplotter het ontwerp uitsnijden. Zodra het plotten is voltooid, snijd je de folie af met een snitty.
Pellen

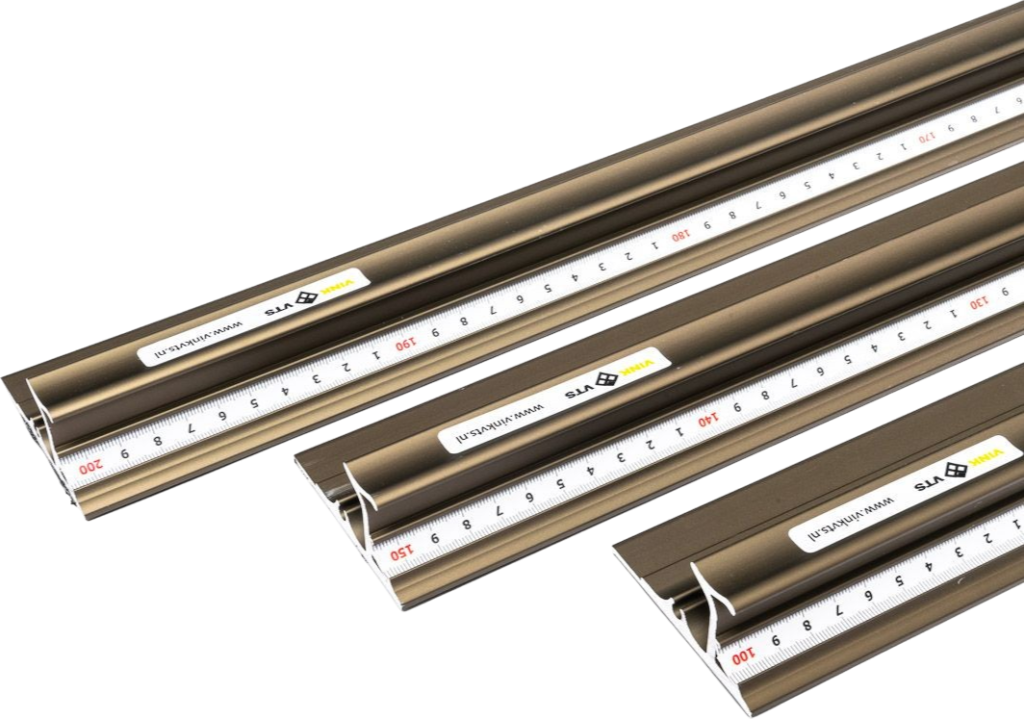

Na het plotten snij je het ontwerp op maat met een veiligheidsliniaal en een stanleymes. Nu kun je pellen, verwijder alle vinylfolie die je niet wilt plakken. Details verwijder je met een pincet.
Applicatiefolie aanbrengen

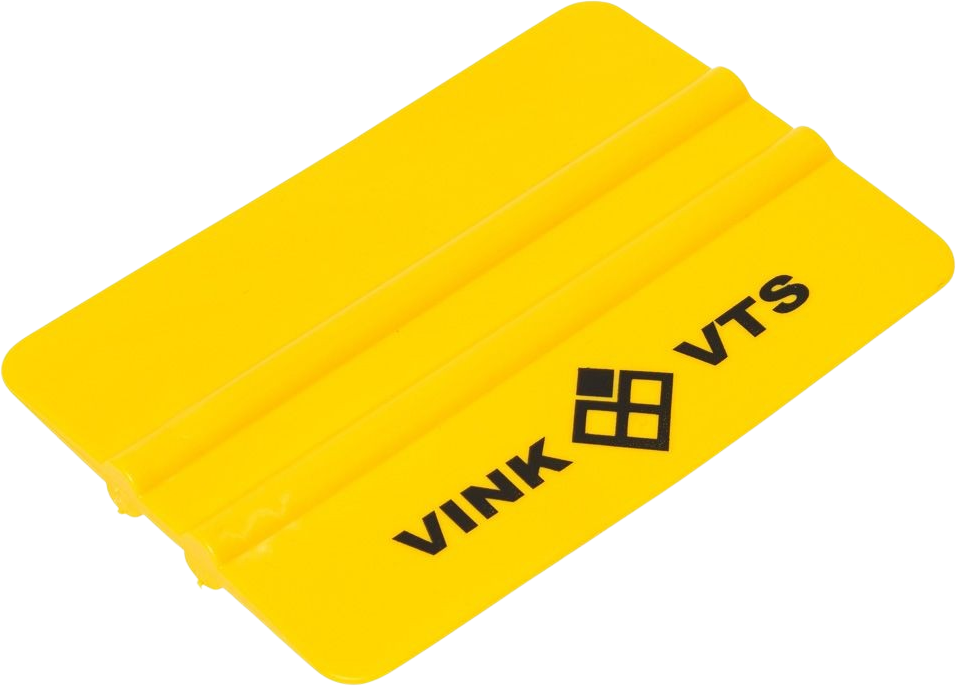

Na het pellen breng je de applicatiefolie aan. Wrijf het aan met een rakel en snijdt het vervolgens af met een veiligheidsliniaal en een stanleymes.
Plakken
Leg het ontwerp op de juiste plaats. Plak hem vast met een stukje schilderstape, verwijder het rugpapier, wrijf aan met de rakel en verwijder de applicatiefolie.
LASERSNIJDER

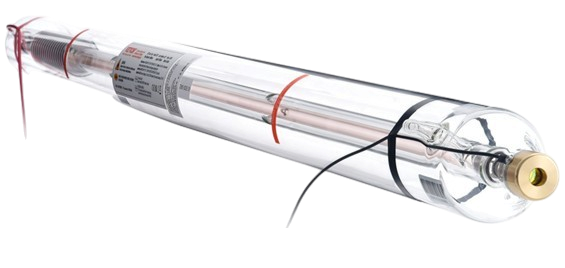

Een CO₂-lasersnijder is een veelzijdige machine die materialen zoals hout, karton, leer, plexiglas en sommige kunststoffen nauwkeurig kan snijden en graveren.
Lasersnijder instructievideo's
Lasersnijder inschakelen
Zet de lasersnijder aan door de schakelaar om te zetten en daarna op de knop ernaast te drukken. De machine voert een reset uit en het bed zakt automatisch naar de laagste positie. Breng het bed met de knop Z+ naar de juiste hoogte (vlak onder de laserkop).
Verplaatsen van de laserkop

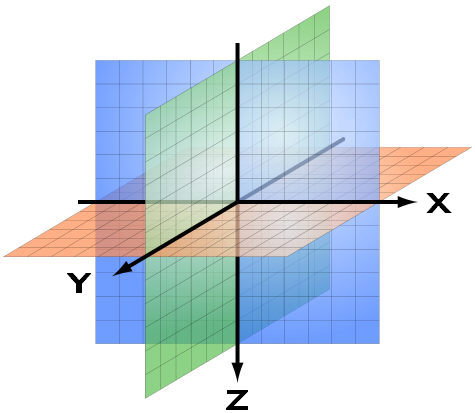

Je kunt de laserkop verplaatsen met de X en Y knoppen.
- X = van links naar rechts
- Y= van voor naar achteren
Hoogte instellen
Stel de hoogte van de laserkop in op 6 mm. Gebruik hiervoor de afstandshouder.
Laser snijden
Als je zeker weet dat alles goed is ingesteld:
- materiaal ligt op z’n plek
- hoogte is goed ingesteld
- ontwerp past (scale) op het materiaal
- ontwerp staat klaar
- afzuiging staat aan
dan kun je vanaf de laptop op ‘start’ klikken om de lasersnijder te laten beginnen.
Meer leren over sign-uitingen?
Als je al weet wat een sign-uiting is en je wilt je verder verdiepen in het ontwerpen en toepassen ervan, ga dan naar Module 4: Design en Decoratie op https://www.vmbo-bwinet.nl. Daar leer je hoe je beeld, kleur en typografie inzet om sterke visuele boodschappen te creëren.
